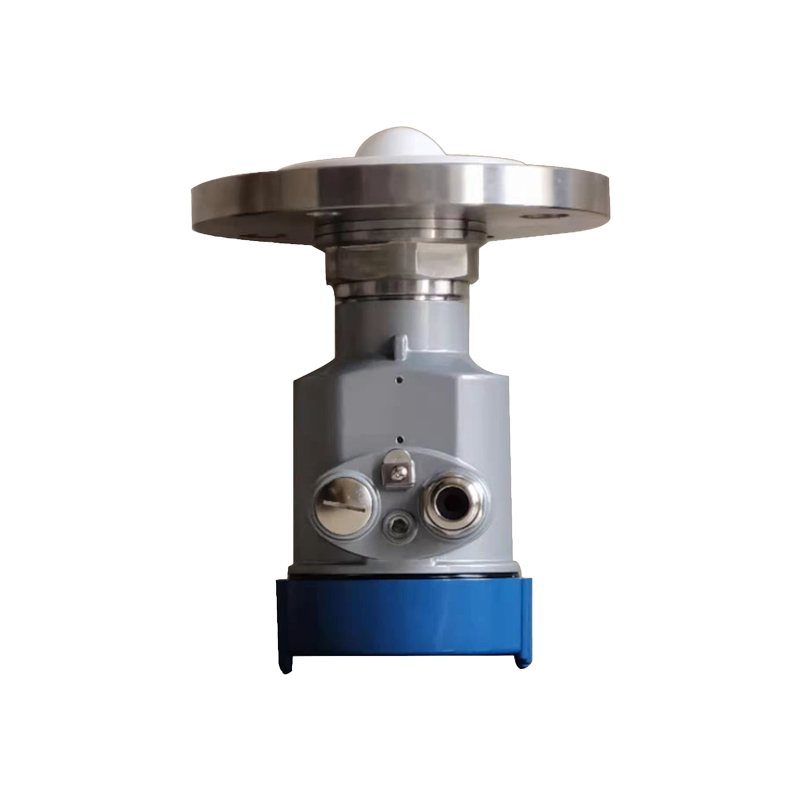

高精度雷达液位计

一、高精度雷达液位计产品原理

高精度雷达液位计又称高精度雷达液位仪、高精度雷达水位计，高精度雷达液位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。雷达物位计采用调频连续波（FMCW）技术。天线发射高频的调频雷达信号, 雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同—天线接收。 在同—时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FXO）得到反射回波的频谱,并以此计算得出待测目标的距离。

二、高精度雷达液位计技术参数

测量介质：强腐蚀或无腐蚀液体，蒸汽，泡沫

测量范围：0.1m～10m

过程连接：法兰≥DN50

过程温度：-40～130℃

过程压力：-0.1～2.5MPa

天线尺寸：42mm透镜天线（根据法兰大小决定）

天线材质：PTFE

精    度：±2mm（量程在35m以下）±5mm（量程在35m—100m间）

防护等级：IP67

中心频率：80GHz

发 射 角：6°

电    源：二线制/DC24V

四线制/DC12~24V

四线制/AC220V

外    壳：铝/不锈钢

信号输出：二线制/4...20mA/HART协议

四线制4...20mA/ RS485 Modbus

三、高精度雷达液位计产品特点

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

严重粉尘环境对高频物位计工作影响不大。

波长更短，对在倾斜的固体表面有更好的反射。

波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

测量盲区更小，对于小罐测量也会取得良好的效果。

高信噪比，即使在波动的情况下也能获得更优的性能。

高频率，是测量固体和低介电常数介质的最佳选择。
